交流电动机电容器

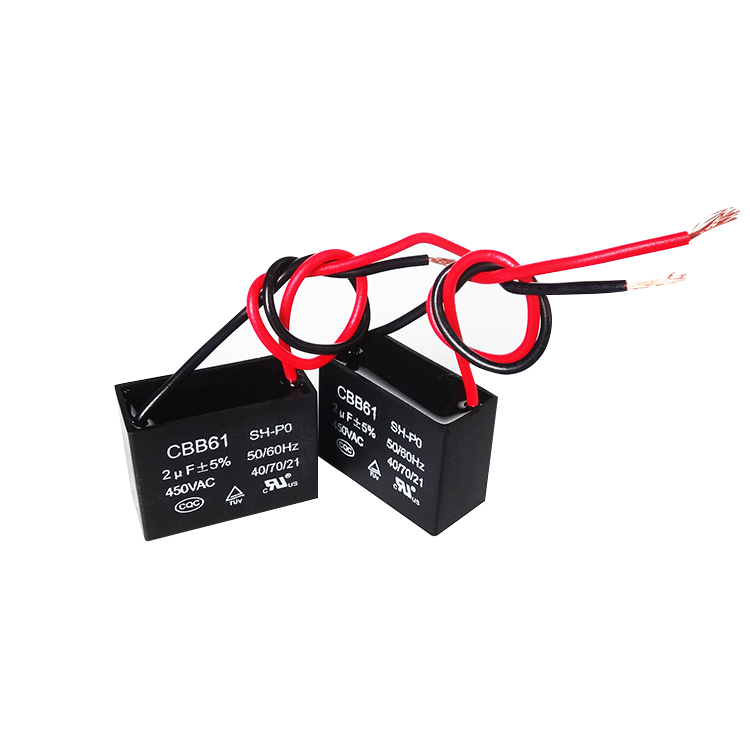

一.产品外形
产品介绍： 省能电容器CBB61电容工作电容器 6uf
CBB61电容器采用边缘加厚的金属化锌铝膜作为电极和介质。该膜经过卷绕机卷绕后装入铝质外壳中。再在外壳中装入高纯度的蓖麻油使其保持真空状态，并且可以使产品适应高温。这样产品的性能好，使用时间长。本产品还采用二代机械隔爆设计作为隔爆手段，因而产品的性能有很大的保障和改善。
适用范围：大量用于空调风机、电风扇、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
■ 技术规范
·执行标准：GB/T3667-2005
·技术特性： 气候类别：40/70/21或40/85/21
·容量偏差：±5%
·绝缘电阻：≥3000S（MΩ·μF）
·损耗角正切：tgδ≤0.002(50Hz～100Hz)
■ 使用要求：
·海拔：≤2000m
·投入时的剩余电压：小于额定电压的10%
·大允许电压：小于1.1倍额定电压
·大允许电流：小于1.3倍额定电流
■主要用途：
1. 用于交流思力系统中,组装功率因数自动补偿柜、就地补偿装置及UPS电源等。
2. 用于频率为50Hz交流电源供电的单相电动机启动和运转，可连续工作。
3. 适合于煤矿井下、铁路、航天等到安全性要求较高的场所。
■特征描述：
1.外观：方形、塑壳
2.引出线有：普通引线（多股铜芯线）；焊片（187#、250#单插或双插）；CP线（插针、引脚）；镀锡铜线或引线。
3.底耳：根据用户需要可以带底耳或不带底耳。
■规格尺寸：
规格 | 450VAC | 250VAC |
1μF | 37×13×23 | 37×13×23 |
1.2μF | 37×13×23 | 37×13×23 |
1.5μF | 37×14×25 | 37×13×23 |
2μF | 37×16×28 | 37×13×23 |
2.5μF | 37×18×28 | 37×14×25 |
3μF | 47×18×29 | 37×14×25 |
3.5μF | 47×18×34 | 37×16×28 |
4μF | 47×18×34 | 37×16×28 |
4.5μF | 47×22×34 | 37×16×28 |
5μF | 47×22×34 | 37×18×28 |
5.5μF | 47×22×34 | 37×18×28 |
6μF | 47×22×34 | 47×18×29 |
6.5μF | 48×26×38 | 47×18×29 |
7μF | 48×26×38 | 47×18×29 |
8μF | 48×26×38 | 47×18×34 |
10μF | 58×26×44 | 47×22×34 |
12μF | 58×26×44 | 47×22×34 |
15μF | 58×26×44 | 47×22×34 |
16μF | 58×26×44 | 48×26×38 |
20μF | 58×35×49 | 48×26×38 |
25μF | 58×35×49 | 48×26×38 |
30μF | 商定negotiable | 58×26×44 |
35μF | 商定negotiable | 58×26×44 |
引出端形式可根据用户协议要求制作。注：1、其它容量、尺寸系列可按用户需要商定。
售后服务：产品质保二年，公司或个人自购买日起二年内。
二.产品工艺图
三.用途说明
1.用于电风扇起动和灯具补偿；
2.空调风机、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
cbb61电容特点-- 电容器具有体积小、重量轻、损耗小、电性能好、电容量稳定、自愈性良好等特点。应用于电动机、空调风机、油烟机、麻将机、点钞机、电风扇、烤炉等等频率为50Hz/60Hz的交流电动机的启动和运行。
